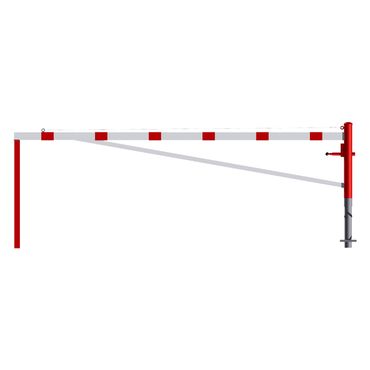

Diese horizontal schwenkbare Schranke mit Verstrebungsrohr und Seilzugverstärkung kann zum Absperren von Zufahrten, Fußwegen, Plätzen und etc. eingesetzt werden. Der Drehpfosten ist aus einem Stahlrohr mit einem Durchmesser von Ø 102 mm gefertigt und ist feuerverzinkt und rot beschichtet. Der Schrankenarm besteht aus einem Aluminiumrohr 100 x 50 mm und ist weiß beschichtet mit rot reflektierenden Streifen. Der Auflagepfosten ( 2 Stück ) besteht aus einem feuerverzinktem und rot beschichtetem Vierkant-Stahlrohr 70 x 70 mm. Die Verriegelung wird mit einem mit Steckbolzen, der in vier Stellungen verriegelt (alle 90°), geschlossen oder geöffnet. Der stabile Verschluss und die leichte Handhabung gewähren eine schnell zu öffnende Absperrung. Die Höhe Überflur liegt bei 950 mm. Die Schrankenarmlänge beträgt wahlweise 3.000, 3.500, 4.000, 4.500, 5.000, 5.500 oder 6.000 mm. Die Drehschranke ist zum Einbetonieren oder zum Aufdübeln mit Bodenplatte lieferbar.

Befestigung der Schranke:

Zum Aufdübeln: Die Bodenplatte für den Drehpfosten hat die Größe von 360 x 360 x 8 mm und kann mit 4 Ankerschrauben ( Bohrungen Ø 21 mm, Lochabstand 260 x 260 mm) am Boden befestigt werden. Die Bodenplatten für beide Auflagepfosten habe die Größe von 220 x 220 x 8 mm  ( Lochabstand 140 x 140 mm ).

Zum Einbetonieren: Die Schranke ist zum Einbetonieren. Bei Montage soll unbedingt auf eine ausreichende Drainage (Kiesfüllung) geachtet werden. Sie darf auf keinen Fall in ein stehendes Wasser montiert werden. Das Fundament soll ca. 500 x 500 mm groß sein. Die empfohlene Fundamenttiefe beträgt 900 mm.

Verschluss-Systeme

Die Schranke ist wahlweise mit 3 unterschiedlichen Verschluss-Systeme lieferbar: Dreikantverschluss nach DIN 3223, Profilzylinderschloss und für Vorhangschloss.

Profilzylinderschloss

Dreikantverschluss
nach DIN 3223

Vorhangschloss

Gewicht der Drehschranke:

• Schrankenbaumlänge 3.000 mm:  ca. 58,0 kg
• Schrankenbaumlänge 3.500 mm:  ca. 61,0 kg
• Schrankenbaumlänge 4.000 mm:  ca. 65,0 kg
• Schrankenbaumlänge 4.500 mm:  ca. 69,0 kg
• Schrankenbaumlänge 5.000 mm:  ca. 73,0 kg
• Schrankenbaumlänge 5.500 mm:  ca. 78,0 kg
• Schrankenbaumlänge 6.000 mm:  ca. 83,0 kg

Sonderanfertigungen

Auf Anfrage sind Sonderbeschichtungen bzw. Sonderanfertigungen möglich.
