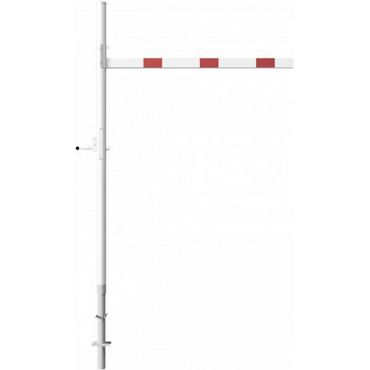

Mit diesem horizontal schwenkbaren Höhenbegrenzer lässt sich die Durchfahrtshöhe auf Grundstücken wie Parkplätzen flexibel zwischen 1800 mm und 2800 mm begrenzen. Der Höhenbegrenzer ist erhältlich mit Querholm in 6 verschiedenen Längen von 2000 mm bis 4500 mm. Er kann wahlweise als Ausführung zum Einbetonieren oder als Ausführung mit Bodenplatte zum Aufdübeln bestellt werden. Zudem ist er ausgestattet mit einer Seilzugverstärkung und einer Bolzenverriegelung und verfügbar mit 3 unterschiedlichen Verschluss-Systemen – vorgerichtet für Vorhangschloss, mit Dreikantverschluss nach DIN 3223 oder mit Profilzylinderschloss.

Das Wichtigste im Überblick

• Durchfahrtshöhe variabel einstellbar ca. 1800 mm - 2800 mm
• 6 verschiedene Querholm-Längen: 2000 mm, 2500 mm, 3000 mm, 3500 mm, 4000 mm, 4500 mm
• Horizontal schwenkbar
• mit Seilzugverstärkung
• Drehpfosten aus Stahlrohr Ø 102 mm, Gesamthöhe Überflur ca. 3000 mm
• Querholm aus Aluminium 100 x 50 mm
• Verriegelung geschlossen oder geöffnet mit Bolzen
• 3 Verschluss-Systeme verfügbar: vorgerichtet für Vorhangschloss (geliefert ohne Schloss) oder mit Dreikantverschluss nach DIN 3223 (geliefert ohne Dreikantschlüssel) bzw. Profilzylinderschloss (mit 3 Schlüsseln)
• weiß beschichtet mit rot reflektierenden Leuchtstreifen
• Bodenmontage: wahlweise zum Einbetonieren oder mit Bodenplatte zum Aufdübeln, auf bauseitiges Fundament nach mitgelieferter Montageanleitung des Herstellers
• Zubehör: Dreikantschlüssel
• Zubehör: Barriere für Höhenbegrenzer zusätzlich im Shop bestellbar
• Zubehör: Halterung für ein Hinweisschild zusätzlich im Shop bestellbar

Lieferumfang:

• Ausführungen mit Bodenplatten zum Aufdübeln: kein Bodenbefestigungsmaterial enthalten
• Ausführungen mit Dreikantverschluss: kein Dreikantschlüssel enthalten; ein Dreikantschlüssel kann optional als Zubehör bestellt werden.
• Ausführungen mit Profilzylinderschloss: 3 Schlüssel enthalten, mehr Schlüssel auf Anfrage gegen Mehrpreis
• Ausführungen für Vorhangschloss: kein Vorhangschloss enthalten

Montage des Höhenbegrenzers

Ausführungen zum Einbetonieren

• Montage durch Einbetonieren in bauseitiges Fundament nach mitgelieferter Montageanleitung des Herstellers
• Empfohlene Fundamentmaße: Breite 550 x 550 mm, Tiefe 900 mm

Ausführungen zum Aufdübeln

• Montage mit Bodenplatten zum Aufdübeln auf bauseitiges Fundament nach mitgelieferter Montageanleitung des Herstellers
• Bodenplatte: 360 x 360 x 8 mm mit 4 Bohrungen Ø 20 mm für Ankerschrauben, Abstand Bohrungen: 260 x 260 mm
• Empfohlene Fundamentmaße: Breite 550 x 550 mm, Tiefe 900 mm, Abstand: Querholmlänge zzgl. 100mm

3 Verschluss-Systeme zur Auswahl!

Der Höhenbegrenzer ist wahlweise mit 3 unterschiedlichen Verschluss-Systemen lieferbar: für Vorhangschloss (geliefert ohne Vorhangschloss), mit Dreikantverschluss nach DIN 3223 (geliefert ohne Dreikantschlüssel) oder mit Profilzylinderschloss (geliefert mit 3 Schlüsseln).

Profilzylinderschloss
(mit 3 Schlüsseln)

Dreikantverschluss
nach DIN 3223
(ohne Dreikantschlüssel)

vorgerichtet für Vorhangschloss
(ohne Vorhangschloss)
