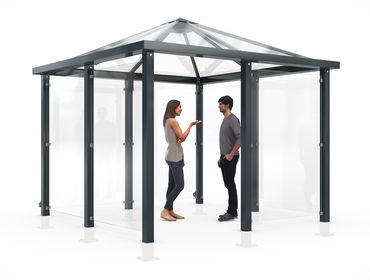

In diesem lichtdurchfluteten und geradlinigen Pavillon kommen Menschen gerne zusammen. Er eignet sich als Raucherpavillon, Pausenhalle, Wartehalle oder als überdachter Treffpunkt. Als besonderes Highlight für einen angenehmen Aufenthalt und mehr Sicherheit im Dunkeln kann diese Überdachung mit einer langlebigen LED-Beleuchtung ausgestattet werden.

Dieser viereckige Pavillon verfügt standardmäßig über verlängerte Pfosten mit Fußplatten zum Aufdübeln unter OKF -200 mm, d.h. zum Überpflastern. Die feuerverzinkte Stahlkonstruktion der Überdachung wird in RAL 7016 Anthrazitgrau oder einer anderen RAL Classic-Farbe Ihrer Wahl beschichtet. Auch weitere attraktive Zusatzausstattungen wie Sitzbänke oder eine andere Gestaltung der Glasflächen sind für diesen Raucherpavillon auf Anfrage erhältlich. Schicken Sie uns zur weiteren Ausstattung Ihre Anfrage über den Anfrage-Button.

Bitte beachten Sie unbedingt die wichtigen Hinweise und Bedingungen zu diesem Produkt, die wir hier am Ende dieser Seite für Sie zusammengestellt haben.


Die Überdachung im Überblick

• Oberflächen Stahlteile: feuerverzinkt und hochwertig farbbeschichtet in RAL-Farbe nach Wahl: Anthrazitgrau (RAL 7016) oder als Sonderanfertigung nach Farbschema RAL CLASSIC (Die gewünschte Farbe bitte im Bestellvorgang angeben!)

• Konstruktion: feuerverzinkte Rechteckrohr-Stahlkonstruktion
• Dach: Pyramidendach, Dacheindeckung Verbundsicherheitsglas (VSG)
• Rück- und Seitenwände: aus glashellem Einscheibensicherheitsglas (ESG); Glaswände sind im Lieferumfang enthalten
• Entwässerung: umlaufende Regenrinne; Entwässerung mittels zwei Speier oberirdisch durch die Stützen

• Schneelast: S_k (auf dem Boden) 1,9 kN / m²
• Windlast: zulässig für die Windlastzonen I-II

• Befestigung: Stützen des Pavillons mit Fußplatten für die Überpflasterung, d.h. zum Aufdübeln unter OKF -200 mm. Die Pfosten sind standardmäßig 200 mm verlängert. Diese werden mittels Bolzen- oder Highbond-Ankern befestigt und anschließend überpflastert.

• Lieferung: als Bausatz inklusive Bodenmontagematerial
• Montage: Eigenaufstellung der Überdachung auf das nach herstellerangaben bauseits korrekt vorbereitete Fundament und Eigenmontage der Leuchte mit leicht verständlicher Montageanleitung; ohne Standardsicherheitsnachweis


Die LED-Leuchte – servicefreundlich, energieeffizient und stilvoll integriert

Dieses LED-Beleuchtungssystem ist speziell für den hier vorgestellten viereckigen Pavillon konzipiert. Die Abdeckplatte der Leuchte wird passend zur Stahlkonstruktion des Pavillons farbbeschichtet, so dass sich die Leuchte unauffällig in die Struktur integriert.

• geringer Energieverbrauch
• servicefreundlich und korrosionsgeschützt
• dimmbar, Steuerung über eingebauten Präsenzmelder
• 1200 Lumen Lichtleistung, neutralweiß
• integriertes Netzteil, IP 44, Schutzklasse I

Durch den verbauten Präsenzmelder wird die Beleuchtung bei Bedarf eingeschaltet und die Helligkeit der Ausleuchtung wird bei Nicht-Anwesenheit gedimmt. Diese Beleuchtung mit integriertem Netzteil ist zum Schutz vor Korrosion aus verzinktem Material gefertigt. Sie ist verdeckt verbaut und somit optimal vor Feuchtigkeit und Vandalismus geschützt. Weitere Angaben zur Leuchte finden Sie unter Technische Daten.

Die Überdachung

Die LED-Leuchte

Wichtige Hinweise zu den Überdachungen dieser Produktserie

Keine Rücknahme möglich

Die hier vorgestellten Überdachungen werden nach Ihrer Bestellung als Sonderanfertigung individuell für Sie angefertigt. Eine Rücknahme ist daher ausgeschlossen.

Lieferzeit

Diese Überdachungen werden individuell für Sie nach Bestellung produziert. Die Lieferzeit bezieht sich auf die Lieferung der Standard-Ausführung nach Klärung aller kaufmännischen und technischen Details und variiert je nach Farbwahl, Ausstattung der Überdachung und Größe des Projekts. Die voraussichtliche Lieferfrist erhalten Sie mit der Auftragsbestätigung.

Anlieferung und Entladen

Je nach Ausführung werden Überdachungen mit den geeigneten LKW ggf. auch als Spezialtransport angeliefert. Daher sollten für die Auftragserteilung die Zugänglichkeit des konkreten Anlieferungsorts (Anfahrt, Abfahrt und Rangieren) sowie die Modalitäten für das Abladen geklärt werden.

Vorbereitung der Fundamente

• Die erforderlichen Fundamente sind bauseits nach Vorgaben des Herstellers zu erstellen. Mit der Auftragsbestätigung erhalten Sie einen Fundamentplan, wobei der Hersteller für die Bemessung normale Bodenverhältnisse (2 kg/qcm) voraussetzt.
• Es muss gewährleistet sein, dass ein armierungsfreies Einbringen der Bohrungen von mindestens 100 mm in die Bodenplatte erfolgen kann. Im Bereich der Bodenverdübelung befinden sich keine Versorgungsleitungen.

  Wichtige Hinweise:
  • Zu erstellende Fundamente müssen auf gleicher Ebene und in Waage liegend ohne Gefälle, mit einer max. Höhendifferenz von +/- 5mm ausgeführt werden.
  • Eine Verdübelung durch das Montageteam des Herstellers auf Pflaster- oder Asphaltflächen (Teer, Bitumen etc.) ist nicht zulässig.

Technische Angaben

Die Angaben zu Wind- und Schneelast, sowie zu Gewicht und Abmessungen beziehen sich jeweils auf die Überdachung ohne weitere Zusatzausstattung wie z.B. verlängerte Pfosten zur Überpflasterung oder LED-Beleuchtung.

Alle Angaben und Darstellungen unserer Produkte wurden mit größter Sorgfalt erstellt. Dennoch können wir für die Richtigkeit, Vollständigkeit und Aktualität der Angaben keine Gewähr übernehmen.
