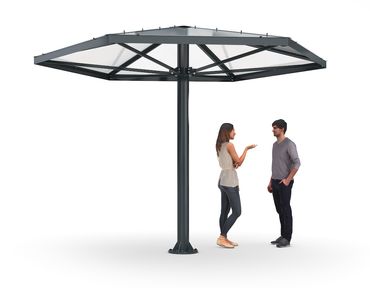

Mit ihrer klassischen Schirmform mit sechseckigem Zeltdach ist diese Überdachung eine attraktive Lösung als offener Raucherunterstand für Gastronomiebetriebe sowie für den Pausenbereich, den Kantinen- oder Cafeteriabereich auf dem Firmengelände oder dem Hochschulcampus.

Die feuerverzinkte Stahlkonstruktion wird in Anthrazitgrau RAL 7016 oder einer RAL Classic-Farbe Ihrer Wahl beschichtet. Die Befestigung des Unterstands erfolgt durch Aufdübeln auf dem Fundament. Die Dimensionierung der Stützen mit Fußplatten berücksichtigt die Möglichkeit der Überpflasterung der Fußplatten. Zu diesem Unterstand ist optional ein Rauchertisch mit Aschenbecher als Zubehör verfügbar.

Bitte beachten Sie unbedingt die wichtigen Hinweise und Bedingungen zu diesem Produkt, die wir hier am Ende dieser Seite für Sie zusammengestellt haben.


Die Überdachung im Überblick

• Oberflächen Stahlteile: feuerverzinkt und hochwertig farbbeschichtet in RAL-Farbe nach Wahl: Anthrazitgrau (RAL 7016) oder als Sonderanfertigung nach Farbschema RAL CLASSIC (Die gewünschte Farbe bitte im Bestellvorgang angeben!)

• Konstruktion: feuerverzinkte und farbbeschichtete Sechseck-Stahlkonstruktion aus Rundrohren
• Dach: Pyramidendach, Dacheindeckung Polycarbonat
  – optional auf Anfrage erhältlich: Dacheindeckung mit Tönung oder UV-Schutz
• Entwässerung: frei abtropfend

• Schneelast: S_k (auf dem Boden) 1,9 kN / m²
• Windlast: Zone I-III

• Befestigung: Stützen mit Fußplatten zum Aufdübeln auf bauseitige Fundamente bei +/- 0 mm nach den Plänen des Herstellers. Bodenmontagematerial liegt bei.
  Bei der Dimensionierung der Stützen wurde eine standardmäßige Überpflasterung von 200 mm berücksichtigt.
• Lieferung: zerlegte Anlieferung
• Montage: Bodenmontage; Bausatz zur einfachen Selbstmontage, Montagepläne liegen der Lieferung bei.

Die auf den Abbildungen dargestellten Rauchertische und Aschenbecher sind nicht im Lieferumfang dieses Produkts enthalten, können aber optional zum Unterstand als Zubehör zusätzlich bestellt werden.


Wichtige Hinweise zu den Überdachungen dieser Produktserie

Keine Rücknahme möglich

Die hier vorgestellten Überdachungen werden nach Ihrer Bestellung als Sonderanfertigung individuell für Sie angefertigt. Eine Rücknahme ist daher ausgeschlossen.

Lieferzeit

Diese Überdachungen werden individuell für Sie nach Bestellung produziert. Die Lieferzeit bezieht sich auf die Lieferung der Standard-Ausführung nach Klärung aller kaufmännischen und technischen Details und variiert je nach Farbwahl, Ausstattung der Überdachung und Größe des Projekts. Die voraussichtliche Lieferfrist erhalten Sie mit der Auftragsbestätigung.

Anlieferung und Entladen

Je nach Ausführung werden Überdachungen mit den geeigneten LKW ggf. auch als Spezialtransport angeliefert. Daher sollten für die Auftragserteilung die Zugänglichkeit des konkreten Anlieferungsorts (Anfahrt, Abfahrt und Rangieren) sowie die Modalitäten für das Abladen geklärt werden.

Vorbereitung der Fundamente

• Die erforderlichen Fundamente sind bauseits nach Vorgaben des Herstellers zu erstellen. Mit der Auftragsbestätigung erhalten Sie einen Fundamentplan, wobei der Hersteller für die Bemessung normale Bodenverhältnisse (2 kg/qcm) voraussetzt.
• Es muss gewährleistet sein, dass ein armierungsfreies Einbringen der Bohrungen von mindestens 100 mm in die Bodenplatte erfolgen kann. Im Bereich der Bodenverdübelung befinden sich keine Versorgungsleitungen.

  Wichtige Hinweise:
  • Zu erstellende Fundamente müssen auf gleicher Ebene und in Waage liegend ohne Gefälle, mit einer max. Höhendifferenz von +/- 5mm ausgeführt werden.
  • Eine Verdübelung durch das Montageteam des Herstellers auf Pflaster- oder Asphaltflächen (Teer, Bitumen etc.) ist nicht zulässig.

Technische Angaben

Die Angaben zu Wind- und Schneelast, sowie zu Gewicht und Abmessungen beziehen sich jeweils auf die Überdachung ohne weitere Zusatzausstattung wie z.B. verlängerte Pfosten zur Überpflasterung oder LED-Beleuchtung.

Alle Angaben und Darstellungen unserer Produkte wurden mit größter Sorgfalt erstellt. Dennoch können wir für die Richtigkeit, Vollständigkeit und Aktualität der Angaben keine Gewähr übernehmen.
