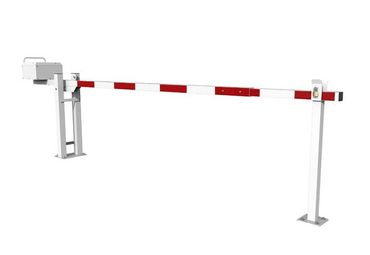

Dieser Schlagbaum aus Aluminium für die Zufahrtskontrolle von Fahrzeugen verfügt über eine Teleskopstange. Sie passt sich so zentimetergenau an Durchfahrtsbreiten von ca. 3,05 m bis 6,40 m an. Die Hebeschranke lässt sich in geöffneter wie in geschlossener Position mit einem Steckbolzen und einem Vorhängeschloss verschließen. Passende Verankerungselemente zum Einbetonieren für die Bodenbefestigung der Bodenplatten, auf denen der Standpfosten und der Aufnahmepfosten stehen, sind im Lieferumfang des Produkts enthalten.

Das Wichtigste im Überblick

• Länge der Schranke: verstellbar von 3200 bis 6500 mm (gemessen zwischen der Drehachse und dem Schrankenende) bei einer Breite zwischen den Pfosten von 3050 bis 6400 mm (vgl. Zeichnung unter Technische Daten)
• Öffnungssystem: Drehung auf einer Edelstahlachse mit Kugellager; das Gegengewicht wird in ein Gehäuse am Schlagbaum integriert.
• Struktur: Aluminiumbaum 80 x 80 mm, verlängert durch einen Aluminiumbaum 70 x 70 mm (vgl. Zeichnung unter Technische Daten)
• Ausführung: weiß lackiert mit reflektierenden roten Streifen
• Schließen: in geöffneter Stellung auf dem Drehfuß bzw. in geschlossener Stellung auf dem Aufnahmefuß mit einem Steckbolzen und einem Vorhängeschloss (im Lieferumfang inbegriffen)
• Aufnahme-Stahlpfosten im Lieferumfang inbegriffen
• Montage: auf Bodenplatten mit Verankerungselementen zum Einbetonieren; Verankerungselemente im Lieferumfang inbegriffen (vgl. Zeichnungen unter Technische Daten)

Abmessungen in mm

Fundament Standpfosten

Diese Zeichnungen sind beispielhaft. Die gültigen Fundamentpläne des Herstellers sind Teil der Montageanleitung und werden zusammen mit dem Produkt geliefert.

• Höhe des Fundaments: ca. 550 mm
• Grundfläche des Fundaments: ca. 600 x 450 mm
• Abstand der Bohrungen: ca. 310 mm und ca. 180 mm

Fundament Aufnahmepfosten

Diese Zeichnungen sind beispielhaft. Die gültigen Fundamentpläne des Herstellers sind Teil der Montageanleitung und werden zusammen mit dem Produkt geliefert.

• Höhe des Fundaments: ca. 300 mm
• Grundfläche des Fundaments: ca. 400 x 400 mm
• Abstand der Bohrungen: ca. 130 mm
