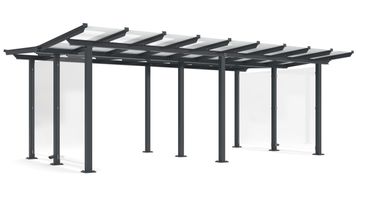

AURORA lässt das Licht in Ihre Stadt! Mit ihrer soliden Stahlkonstruktion und ihren großen Flächen aus Sicherheitsglas eignet sich diese Überdachung hervorragend als Wartehalle sowie als Fahrradüberdachung mit vielseitigen Möglichkeiten, Reihenparker oder Anlehnbügel anzuordnen und so Fahrradabstellplätze passend zu den Anforderungen ihres Umfelds zu gestalten. Als großes Highlight für einen angenehmen Aufenthalt und mehr Sicherheit im Dunkeln kann diese Überdachung mit einer langlebigen LED-Beleuchtung ausgestattet werden.
Diese Ausführung von AURORA ist in drei Längen erhältlich mit Fußplatten zum Aufdübeln oder verlängerten Pfosten fürs Überpflastern der Fußplatten. Die feuerverzinkte Stahlkonstruktion der Überdachung wird in RAL 7016 Anthrazitgrau oder einer anderen RAL Classic-Farbe Ihrer Wahl beschichtet.
Aus dieser Serie finden Sie auch einseitige Überdachungen in unserem Shop, die bereits fertig montiert geliefert werden – Typenstatik inklusive. AURORA überzeugt Sie, Sie wünschen aber ein anderes Glasdesign, ein Modell ohne Seitenwände o.ä.? Dann schicken Sie uns gleich jetzt Ihre Nachricht über den Anfrage-Button hier auf dieser Produktseite!
Bitte beachten Sie unbedingt folgende wichtige Hinweise und Bedingungen zu diesem Produkt, die wir hier am Ende dieser Seite für Sie zusammengestellt haben.
Die Überdachung im Überblick
- Oberflächen Stahlteile: feuerverzinkt und farbbeschichtet in RAL-Farbe nach Wahl: Anthrazitgrau (RAL 7016) oder als Sonderanfertigung nach Farbschema RAL CLASSIC (Die gewünschte Farbe bitte im Bestellvorgang angeben!)
- Konstruktion: Quadrat-Rohrstützen und Dachhauptträger aus T-Profilen aus Stahl
- Dach: Pultdach, Eindeckung Verbundsicherheitsglas (VSG).
- Seitenwände: links und rechts je zwei Glasflächen aus glashellem Einscheibensicherheitsglas (ESG)
- Entwässerung: durch bituminierte Abkantprofile an der Rückseite des Daches
- Schneelast: Sk (auf dem Boden) 1,9 kN / m2
- Windlast: Zone I-III
- Befestigungarten: Stützen mit Fußplatten zum Aufdübeln, alternativ mit verlängerten Pfosten zum Überpflastern der Fußplatten; eine Beschreibung finden Sie hier.
- inkl. Montagepläne und Bodenmontagematerial für die Befestigung am bauseits korrekt nach Herstelleranleitung vorbereiteten Fundament
- Lieferung: als Bausatz zur einfachen Selbstmontage
- Montage: zur Bodenmontage; Bausatz-Ausführung zur einfachen Selbstmontage; Montagepläne und Bodenmontagematerial liegen der Lieferung bei.
- Lieferzeit:
Diese Überdachungen werden nach Ihrer Bestellung individuell für Sie produziert. Die Lieferzeit ist eine Schätzung und variiert je nach Farbwahl, Ausstattung der Überdachung und Größe des Projekts. Die voraussichtliche Lieferfrist erhalten Sie mit der Auftragsbestätigung nach Planung der Produktion beim Hersteller. Die Planung beginnt nach Klärung aller kaufmännischen und technischen Details.
Die Befestigungsarten im Überblick
Zum Aufdübeln (Befestigung bei OKF +/-0)
Bei dieser Variante der Befestigung werden die Pfosten mittels Bolzen- oder Highbond-Ankern auf dem vorbereiteten Fundament befestigt.
Zum Überpflastern (Befestigung bei OKF -200)
Die Pfosten sind standardmäßig 200 mm verlängert. Diese werden mittels Bolzen- oder Highbond-Ankern befestigt und anschließend überpflastert.
Die LED-Leuchte – praktisch, energieeffizient und stilvoll integriert
- wartungsfrei
- geringer Energieverbrauch
- sehr lange Lebensdauer
- gegen Vandalismus geschützt
- neutrale Farbtemperatur von 4000 Kelvin
Diese LED-Leuchte ist speziell für die Beleuchtung von Überdachungen mit Glaseindeckung konzipiert. Im selbem RAL-Farbton beschichtet wie die Stahlstruktur der Überdachung bleibt die Leuchte unauffällig und leuchtet durch ihre ausgeklügelte Bauweise die Fläche der Überdachung optimal aus. Sie trotzt nicht nur Wind und Wetter, sondern dank vandalismussicherem Design auch menschlichem Einwirken.
Für diese Überdachung in doppelseitiger Ausführung empfehlen sich zwei LED-Leuchten mit sog. einfach-asymmetrischer Abstrahlung. Die Leuchten werden jeweils an der Stirnseite der Überdachung montiert. In dieser Kombination verringert sich so auch die Lichtverschmutzung, da primär der Bereich der Überdachung beleuchtet wird. Andere Ausführungen dieser LED-Leuchte sind verfügbar.
Eine Skizze sowie technische Angaben zur LED-Leuchte finden sie unter Technische Daten hier auf dieser Seite.
Produkteigenschaften
${ item } | ${ item.property.names.name } | ${ item.values.value } |
Technische Daten
Die Überdachung – Abmessungen der Modelle in ca. mm
Maße in mm | ![]() | ![]() | ![]() |
Länge mit Dach | 3850 | 5350 | 6850 |
Länge ohne Dach (außen/innen) | 3100 / 2900 | 4600 / 4400 | 6100 / 5900 |
Höhe | 2435 | 2435 | 2435 |
Lichte Höhe | 2200 | 2200 | 2200 |
Breite | 4420 | 4420 | 4420 |
Die LED-Leuchte – Ausführung: einfach-asymmetrisch
Diese Skizze dient der Veranschaulichung. Es wird eine Überdachung in der Ausführung mit verlängerten Pfosten zum Überpflastern der Fußplatten dargestellt.
Abstrahlung | einfach-asymmetrisch |
Abstrahlwinkel | 120° |
Abmessungen (Breite x Höhe x Länge) | 92 × 40 × 1007 mm |
Betriebsspannung | 230 Volt |
Externes Netzteil | Ja |
Farbtemperatur | 4000 Kelvin |
Farbwiedergabe | > 80 CRI |
Maximale Gesamtleistung | 21 Watt |
Lichtstrom | 2520 Lumen |
Schutzart | IP44 |
Schutzklasse | Schutzklasse I |
Wichtige Hinweise zu den Überdachungen dieser Produktserie
Keine Rücknahme möglich
Die hier vorgestellten Überdachungen werden nach Ihrer Bestellung als Sonderanfertigung individuell für Sie angefertigt. Eine Rücknahme ist daher ausgeschlossen.
Anlieferung und Kranentladung
Die Anlieferung der Ware erfolgt ohne das Abladen vom Anlieferungsfahrzeug. Je nach Ausführung werden Überdachungen mit den geeigneten LKW ggf. auch als Spezialtransport angeliefert. Daher sollten für die Auftragserteilung die Zugänglichkeit des konkreten Anlieferungsorts (Anfahrt, Abfahrt und Rangieren) sowie die Modalitäten für das Abladen geklärt werden.
Fertig montierte Ausführungen werden mit großen Spezial-LKW angeliefert. Der jeweilige Anlieferungsort muss für die Anfahrt und das Entladen der Überdachung entsprechend ausreichend zugänglich, frei von Hindernissen und belastbar sein.
Checkliste Kranentladung LKW-Kranfahrzeug (für die Entladung mit einem eigenständigen Kran gelten gesonderte Bedingungen):
- Die Zufahrt und der Aufstellort müssen für ein Gewicht von 40 t ausgelegt sein.
- Die Durchfahrtsmaße zum Aufstellort müssen mind. 3 m x 4 m (B x H) betragen.
- Der LKW mit Anhänger benötigt eine Rangierfläche von 3 m x 19 m (B x L).
- Der Entladefläche für den LKW muss mind. 8 m x 12 m (B x L) groß sein.
- Die Fläche zum Abstellplatz muss komplett frei sein. Es dürfen keine Hindernisse (Bäume, Schilder, Laternen, Zäune usw.) vorliegen.
- Keine Besonderheiten wie z. B. eine Tiefgarage, Vordach usw. dürfen die Kranentladung behindern.
Vorbereitung der Fundamente
- Die erforderlichen Fundamente sind bauseits nach Vorgaben des Herstellers zu erstellen. Mit der Auftragsbestätigung erhalten Sie einen Fundamentplan, wobei der Hersteller für die Bemessung normale Bodenverhältnisse (2 kg/qcm) voraussetzt.
- Es muss gewährleistet sein, dass ein armierungsfreies Einbringen der Bohrungen von mindestens 100 mm in die Bodenplatte erfolgen kann. Im Bereich der Bodenverdübelung befinden sich keine Versorgungsleitungen.
Wichtige Hinweise:- Zu erstellende Fundamente müssen auf gleicher Ebene und in Waage liegend ohne Gefälle, mit einer max. Höhendifferenz von +/- 5mm ausgeführt werden.
- Eine Verdübelung durch das Montageteam des Herstellers auf Pflaster- oder Asphaltflächen (Teer, Bitumen etc.) ist nicht zulässig.
Technische Angaben
Die Angaben zu Wind- und Schneelast, sowie zu Gewicht und Abmessungen beziehen sich jeweils auf die Überdachung ohne weitere Zusatzausstattung wie z.B. verlängerte Pfosten zur Überpflasterung oder LED-Beleuchtung.
Alle Angaben und Darstellungen unserer Produkte wurden mit größter Sorgfalt erstellt. Dennoch können wir für die Richtigkeit, Vollständigkeit und Aktualität der Angaben keine Gewähr übernehmen.
