NEON ist ein wahrer Alleskönner unter den Überdachungssystemen. Dieses System überzeugt durch seine extrem hochwertige Verarbeitung, sein modernes und klares Design und seine Vielseitigkeit für zeitgemäße Gestaltung. Ob als Fahrgastunterstand, Wartehalle, Raucherunterstand oder als Fahrradüberdachung – mit NEON treffen Sie die richtige Wahl!
Die hier aufgeführten Ausführungen werden bereits fertig geschweißt geliefert – geprüfte Typenstatik für hohe Schnee- und Windlasten inklusive! Das vereinfacht und beschleunigt die Bauabwicklung.
Für mehr Übersichtlichkeit finden Sie in unserem Shop mehrere Produktseiten mit Varianten dieses Überdachungssystems in festen Konfigurationen mit und ohne Zusatzausstattung wie LED-Beleuchtung und Dachbegrünung. Die Ausstattung der Überdachung mit einer passenden Photovoltaikanlage ist auf Anfrage möglich. Ebenso bieten wir passende Sitzgelegenheiten und weitere Ausstattungen, die bei Bedarf direkt ab Werk montiert werden, gerne auf Anfrage an. Senden Sie uns dazu einfach eine Nachricht!
NEON überzeugt Sie, aber Sie haben in unserem Shop noch nicht die Konfiguration entdeckt, die zu Ihrem Projekt passt? Oder die Überdachung kann aufgrund der Lage des Aufstellungsorts nicht vollständig montiert angeliefert werden? Dann schicken Sie uns jetzt Ihre Anfrage oder rufen Sie uns an! Wir freuen uns, von Ihnen zu hören.
Bitte beachten Sie unbedingt folgende wichtige Hinweise und Bedingungen zu diesem Produkt, die wir hier am Ende dieser Seite für Sie zusammengestellt haben.
Die Überdachung im Überblick

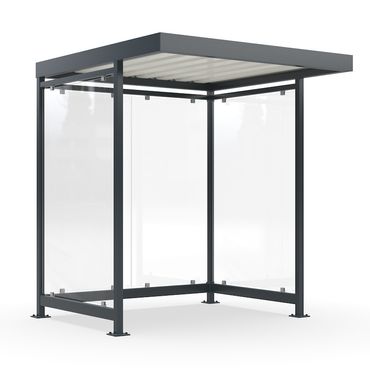

Die auf dieser Seite beschriebenen Modelle eignen sich z.B. als klassische Fahrgastunterstände an Bus- und Straßenbahnhaltestellen und bieten vor allem von oben Schutz vor Regen.
- Ausführung: fertig montiert (geschweißt), LGA Typenstatik inklusive
- ausgelegt für sehr hohe Schneelasten: Schneelast Sk = 1,9 kN / m2
- ausgelegt für sehr hohe Windlasten: Zone I - III
Modelle
- kurze Seitenwände links und rechts mit je einer Glasfläche
- Rückwand: je nach Länge der Überdachung zwei (S), drei (M) oder vier (L) Glasflächen
Abmessungen der Modelle in mm
| Maße in mm | | | |
| Länge | 2165 | 3180 | 4195 |
| Breite | 2165 | 2165 | 2165 |
| Höhe | 2510 | 2510 | 2510 |
| Lichte Höhe | 2360 | 2360 | 2360 |
- Konstruktion: Tragkonstruktion aus Profilrohren verbunden mit der Dachkonstruktion aus Trapezblech
- Oberflächen Stahlteile: hochwertig feuerverzinkt und beschichtet in RAL-Farben: Anthrazitgrau (RAL 7016) oder als Sonderanfertigung nach Farbschema RAL CLASSIC (Die gewünschte Farbe bitte im Bestellvorgang angeben!)
- Oberfläche Trapezblech: beidseitig bandverzinkt und beschichtet; Innenseite: Polyester / RSL grauweiß; Außenseite: zusätzlich in RAL 9002 Grauweiß beschichtet
- Dach: Flachdach, Dacheindeckung Tarpezblech, umlaufende Attika 150 mm hoch
- Rück- / Seitenwände: Einscheibensicherheitsglas (ESG), standardmäßig Klarglas mit Glashaltern befestigt
- Entwässerung: über die im Dach integrierte Regenrinne (innenliegend, bitumiert) und dem rechten hinteren Eckpfosten, Ablauf oberirdisch über Wasserspeier
- Befestigungsarten: zum Aufdübeln, zum Überpflastern oder zum Aufdübeln auf mitgeliefertem Fertigfundament
- inkl. Montagepläne und Bodenmontagematerial für die Befestigung am bauseits korrekt nach Herstelleranleitung vorbereiteten Fundament
- Bodenmontage: Optional kann das Aufdübeln der Überdachung auf das vorbereitete Fundament als Dienstleistung zusätzlich bestellt werden.
- Lieferung: Anlieferung mit Spezial-LKW ohne Entladen – optional mit Kranentladung bestellbar
Wichtiger Hinweis: Für die Anlieferung der Ausführung mit 4-feldriger Rückwand (Größe L) inkl. Fertigfundament muss aufgrund des hohen Gewichts für die Kranentladung ein eigenständiger Kran aufgestellt werden, für den gesonderte Spezifikationen gelten.
- Lieferzeit: Die o.g. Lieferzeit bezieht sich auf die Lieferung der Standard-Ausführung und variiert je nach Farbwahl und Ausstattung der Überdachung. Die voraussichtliche Lieferfrist erhalten Sie mit der Auftragsbestätigung.
Zum Aufdübeln (Befestigung bei OKF +/-0)
Bei dieser Variante der Befestigung werden die Pfosten mittels Bolzen- oder Highbond-Ankern auf dem vorbereiteten Fundament befestigt.
Zum Überpflastern (Befestigung bei OKF -200)
Die Pfosten sind standardmäßig 200 mm verlängert. Diese werden mittels Bolzen- oder Highbond-Ankern befestigt und anschließend überpflastert.
Mit Fertigfundament (Befestigung bei OKF +/-0)
Bei der Lieferung mit Fertigfundament sind kaum Gründungsarbeiten erforderlich. Die Überdachung wird mittels Bolzenankern auf dem Fertigfundament befestigt. Oberfläche in Pflasteroptik (mit umlaufend abgeschrägten Kanten) und Rutschsicherheitsklasse R13, Gewindebuchse und Kranöse an der Bodenplatte für den sicheren und einfachen Transport.
Bei der Auslieferung erhalten Sie das fertige System komplett mit integrierter Dachbegrünung. Das Dach ist für den direkten Einsatz bereits zu 95 Prozent mit den Pflanzen bewachsen. Die auf speziellem Substrat vorkultivierten Pflanzen (bis zu 20 verschiedene Arten) sind besonders robust, winterfest und für unterschiedlichste Wetterbedingungen geeignet. Mit nur wenig Wasser und jährlicher Pflege bleibt Ihr Gründach ein echtes Statement für umweltbewusste Architektur – ein Plus für Mensch und Natur!
- Extra stabile Trapezprofile
Verstärken die Grundkonstruktion zur Aufnahme der höheren Dachlast. - Spezialwanne in geschütztem Design
Robuste Module, die passgenau in das Trapezprofil integriert werden. Herstellung aus recycelbarem HDPE-Material. - Sedumpflanzen-Mix
Die Fetthennen speichern Regenwasser in ihren Blättern und müssen daher nicht zusätzlich bewässert werden. - Spezielles Kultursubstrat
Mit der richtigen Menge an Nährstoffen für die Vegetationsschicht, trotz begrenzter Stärke der Bodenschicht.
Dachbegrünung ECONOMY
Bepflanzte Kassetten aus recyceltem HDPE, vorbepflanzt mit bis zu 16 verschiedenen Sedumarten, die auch sehr trockene Bedingungen vertragen.
Dachbegrünung PREMIUM
Besonders bienen- und insektenfreundliche Ausführung durch die Beigabe von vielseitig blühenden Pflanzen. Das Sortenverhältnis wird je Wanne punktgenau bestückt.
- vandalismussicheres und platzsparendes Design
- homogene Ausleuchtung der überdachten Fläche
- geringer Stromverbrauch bei hohem Wirkungsgrad aufgrund effizienter LED-Technik
- sehr lange Lebensdauer
Für die hier konfigurierten Modelle der Breiten S (2165 mm), M (3180 mm) und L (4195 mm) ist eine Leuchte ausreichend. Die Preise dieser Konfigurationen sind entsprechend mit einer verbauten Leuchte angegeben – in der Ausführung mit Präsenzmelder, der bei Bedarf die Helligkeit herunterregelt. Die Überdachung kann auf Anfrage auch mit einer Leuchte ohne Bewegungssensor ausgestattet werden. Das Bestellen weiterer verbauter Leuchten für ein anderes Beleuchtungskonzept ist auf Anfrage ohne Weiteres möglich. Ebenso möglich ist die Bestellung weiterer Lichtfarben. Die Beleuchtung wird entsprechend der Anordnung der Trapezbleche montiert. Es kann nicht gewährleistet werden, dass die Beleuchtung mittig der Dachbreite montiert wird.
Das Netzteil für die Beleuchtung befindet sich in einem der hinteren Pfosten unter einer Revisionsöffnung auf Arbeitshöhe. Ab da erfolgt die Stromversorgung mit nur 24 Volt- Betriebsspannung, sicher und geschützt durch Pfosten und Dachrahmen. Mit einem optional zusätzlich erhältlichen Adapter kann die Leuchte auch über ein Smartphone gesteuert werden. Der Austausch und die Instandsetzung der Leuchte sollte über Fachpersonal des Herstellers erfolgen.
Technische Daten der LED-Leuchte für Dachtiefe 2165 mm
| Abmessungen (LxBxH) | 2106 x 92 x 40 mm |
| Leistung | 45 W |
| Energieeffizienzklasse | A+ |
| Schutzart | IP44 – geeignet für den Außenbereich; Vandalismusschutz durch Gehäusekonstruktion |
| Abstrahlwinkel | 120° – für eine gleichmäßige Ausleuchtung aus niedriger Höhe |
Lichtdaten
| Leuchtstärke [lm] | ca. 5.400 lm |
| Farbwiedergabe [Ra] | CRI > 80 |
| Farbtemperatur | 4000 K (neutralweiß) |
Keine Rücknahme möglich
Die hier vorgestellten Überdachungen werden nach Ihrer Bestellung als Sonderanfertigung individuell für Sie angefertigt. Eine Rücknahme ist daher ausgeschlossen.
Anlieferung und Kranentladung
Fertig montierte Ausführungen werden mit großen Spezial-LKW angeliefert. Der jeweilige Anlieferungsort muss für die Anfahrt und das Entladen der Überdachung entsprechend ausreichend zugänglich, frei von Hindernissen und belastbar sein.
Checkliste Kranentladung LKW-Kranfahrzeug (für die Entladung mit einem eigenständigen Kran gelten gesonderte Bedingungen):
- Die Zufahrt und der Aufstellort müssen für ein Gewicht von 40 t ausgelegt sein.
- Die Durchfahrtsmaße zum Aufstellort müssen mind. 3 m x 4 m (B x H) betragen.
- Der LKW mit Anhänger benötigt eine Rangierfläche von 3 m x 19 m (B x L).
- Der Entladefläche für den LKW muss mind. 8 m x 12 m (B x L) groß sein.
- Die Fläche zum Abstellplatz muss komplett frei sein. Es dürfen keine Hindernisse (Bäume, Schilder, Laternen, Zäune usw.) vorliegen.
- Keine Besonderheiten wie z. B. eine Tiefgarage, Vordach usw. dürfen die Kranentladung behindern.
Vorbereitung der Fundamente
- Die erforderlichen Fundamente sind bauseits nach Vorgaben des Herstellers zu erstellen. Mit der Auftragsbestätigung erhalten Sie einen Fundamentplan, wobei der Hersteller für die Bemessung normale Bodenverhältnisse (2 kg/qcm) voraussetzt.
- Es muss gewährleistet sein, dass ein armierungsfreies Einbringen der Bohrungen von mindestens 100 mm in die Bodenplatte erfolgen kann. Im Bereich der Bodenverdübelung befinden sich keine Versorgungsleitungen.
Wichtige Hinweise: - Zu erstellende Fundamente müssen auf gleicher Ebene und in Waage liegend ohne Gefälle, mit einer max. Höhendifferenz von +/- 5mm ausgeführt werden.
- Eine Verdübelung durch das Montageteam des Herstellers auf Pflaster- oder Asphaltflächen (Teer, Bitumen etc.) ist nicht zulässig.
Technische Angaben
Die Angaben zu Wind- und Schneelast, sowie zu Gewicht und Abmessungen beziehen sich jeweils auf die Überdachung ohne weitere Zusatzausstattung wie z.B. verlängerte Pfosten zur Überpflasterung, Dachbegrünung und LED-Beleuchtung.
Alle Angaben und Darstellungen unserer Produkte wurden mit größter Sorgfalt erstellt. Dennoch können wir für die Richtigkeit, Vollständigkeit und Aktualität der Angaben keine Gewähr übernehmen.
