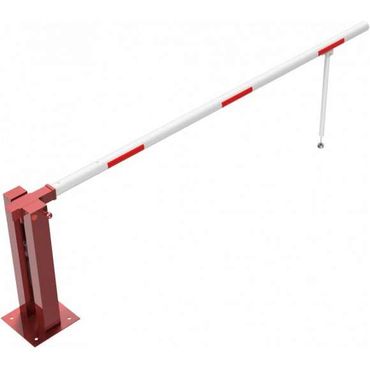

Diese Handschranke mit Gasdruckfeder und Pendelstütze kann zum Absperren von Zufahrten, Fußwegen, Plätzen etc. eingesetzt werden. Die Hauptstütze mit Bodenplatte ist aus einem 120 x 80 mm Rechteckrohr gefertigt und ist feuerverzinkt und rot pulverbeschichtet. Die Pendelstütze mit Ausgleichsfuß ist aus einem Aluminiumrohr. Der Schrankenarm besteht aus einem starkwandigem Aluminiumrohr mit einem Durchmesser von 80 mm und ist weiß pulverbeschichtet mit rot reflektierenden Streifen. Der stabile Verschluss und die leichte Handhabung gewähren eine schnell zu öffnende Absperrung. Die Höhe Überflur liegt bei 950 mm. Die Gesamtbreite beträgt je nach Ausführung 180 mm plus lichte Weite. Die lichte Weite beträgt wahlweise 3000, 4000, 5000, 6000 oder 7000 mm.

Das Wichtigste im Überblick

• Handschranke mit Gasdruckfeder und Pendelstütze
• Lichte Weite: wahlweise 3000 mm, 4000 mm, 5000 mm, 6000 mm oder 7000 mm
• Empfehlung: Seilzugverstärkung ab einer Sperrbreite von 6 m für zusätzliche Stabilität
• Breite gesamt: lichte Weite zzgl. ca. 180 mm
• Höhe: ca. 950 mm
• 5 unterschiedliche Verschluss-Systeme verfügbar
• Bei Ausführungen für Vorhangschloss ist das Vorhangschloss nicht im Lieferumfang enthalten.
• Bei Ausführungen mit Dreikantverschluss ist kein Dreikantschlüssel nach DIN 3223 im Lieferumfang enthalten.
• Arretierung bei geöffneter und geschlossener Schranke
• Hauptstütze: 120 x 80 mm Rechteckrohr Stahl, feuerverzinkt und rot pulverbeschichtet
• Pendelstütze: Aluminiumrohr mit Ausgleichsfuß, Ø 40 mm
• Schrankenarm: starkwandiges Aluminiumrohr Ø 80 mm, weiß pulverbeschichtet mit rot reflektierenden Streifen
• Montage: mit Bodenplatte zum Aufdübeln auf bauseitiges Fundament nach mitgelieferter Montageanleitung des Herstellers
• Auf Anfrage sind Sonderbeschichtungen bzw. Sonderanfertigungen möglich.
• Zubehör (zusätzlich bestellbar): Dreikantschlüssel nach DIN 3223, Satz Bodenhülsen zum Einbetonieren, Befestigungssatz Bolzenanker (4 Stück), Seilzugverstärkung

Montage der Schranke

• Montage mit Bodenplatten zum Aufdübeln auf bauseitiges Fundament nach mitgelieferter Montageanleitung des Herstellers
• Bodenplatte Hauptstütze: 360 x 360 x 8 mm mit 4 Bohrungen Ø 20 mm für Ankerschrauben
• Empfohlene Fundamentmaße für Hauptstütze: Breite 550 x 550 mm, Tiefe 900 mm

5 Verschluss-Systeme zur Auswahl!

Die Schranke ist wahlweise mit 5 unterschiedlichen Verschluss-Systemen lieferbar: für Vorhangschloss (geliefert ohne Vorhangschloss), mit Dreikantverschluss nach DIN 3223 oder mit Profilzylinderschloss sowie mit Dreikantverschluss und Profilzylinderschloss bzw. mit Doppel-Profilzylinderschloss – Verschluss jeweils an der Hauptstütze, Arretierung bei geöffneter und geschlossener Schranke. Bei Ausführungen mit Dreikantverschluss ist kein Dreikantschlüssel nach DIN 3223 im Lieferumfang enthalten.

Profilzylinderschloss

Dreikantverschluss
nach DIN 3223

Vorhangschloss

Sonderanfertigungen

Auf Anfrage sind Sonderbeschichtungen bzw. Sonderanfertigungen möglich.
